Как сделать фрезер, рейсмус и фуганок

Как сделать фрезер, рейсмус и фуганок

Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.

Изготовление фрезера из дрели

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

Для сравнения: фрезеровальная машина развивает скорость до 30000 об/мин.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Фрезер из дрели

Также подобную подставку можно изготовить из ЛДСП, как показано на следующих рисунках.

Подставка из ЛДСП

Самодельная подставка

Подставка с дрелью

К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Замена насадки

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

Крепление кулачкового патрона

Приспособа

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу для зажима фрез.

Поскольку закрепить ее на валу мотора без переходника не получится, то его придется заказать у токаря.

Также потребуется сделать подъемный механизм для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Подъемный механизм

Внешний вид подъемного механизма

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Чтобы на мотор при работе станка не попадала пыль, можно уложить сверху двигателя небольшой кусок поролона.

ЧПУ фрезер

Агрегат с числовым программным управлением (ЧПУ) применяется, в основном, для гравировки и фигурной резьбы по дереву. Управляется он с помощью компьютера, благодаря чему на заготовках можно вырезать очень сложные узоры с высокой точностью. В Китае можно купить готовые мини-станки с ЧПУ для изготовления сувенирной продукции по цене около 10000 рублей.

Фрезер ЧПУ

ЧПУ фрезер

Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.

Рейсмус и фуганок из фрезера

Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.

Рейсмус

На базе фрезера также можно сделать некое подобие данного агрегата.

Самодельная приспособа

Приспособа своими руками

Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина. Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.

Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.

Портативный фуговальный станок

Также можно изготовить стационарный фуганок из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео.

Фрезер из дрели (простая насадка)

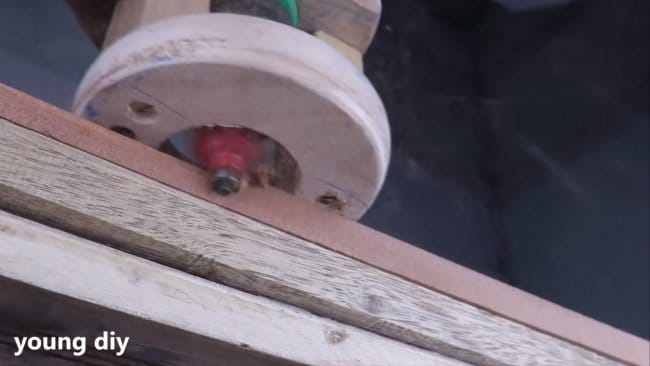

Всем привет, предлагаю к рассмотрению интересную и простую насадку для дрели, которая превратит обычную дрель во фрезер. Делается насадка очень просто, она изготовлена из дерева. Со своими задачами самоделка справляется вполне нормально. Конечно, качество и быстрота работ будет зависеть от состояния дрели и ее мощности. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Читать еще:  Как правильно сажать саженцы фруктовых деревьев

Материалы и инструменты, которые использовал автор:

Список материалов:
— доска;
— 4 шурупа;
— два винта с гайками;
— брусок;
— необходимые насадки для фрезера.

Список инструментов:
— дрель;
— наждачная бумага;
— коронки для сверления, перьевые сверла и пр.;
— зажимы;
— ножовка по дереву;
— линейка, маркер, штангенциркуль.

Процесс изготовления самоделки:

Шаг первый. Два круга

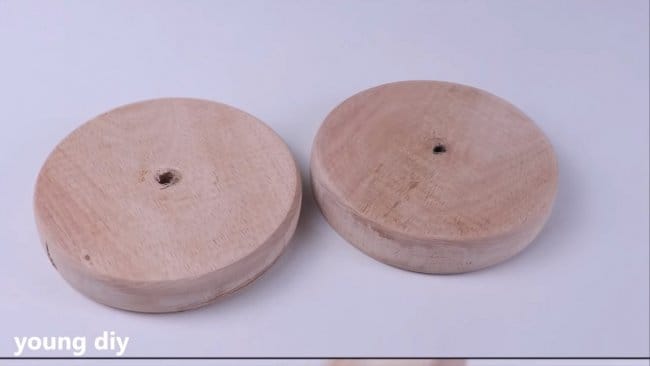

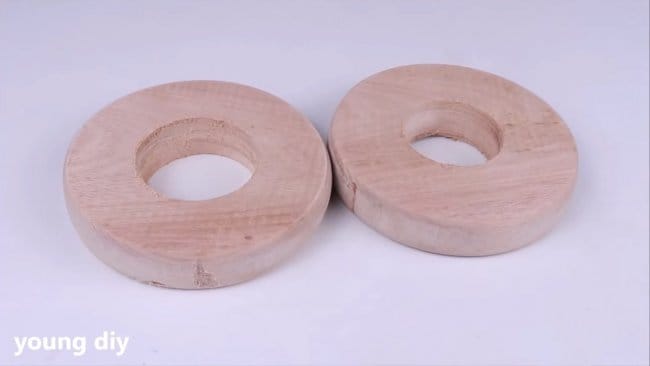

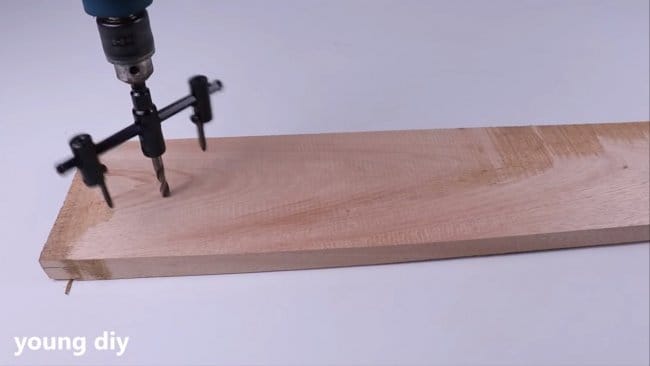

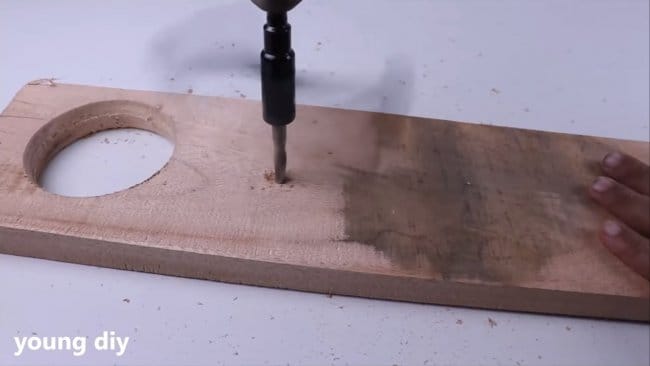

Сначала нужно вырезать из дерева два кругляка, для этого работаем дрелью. Один круг будет потом переделан в кронштейн для установки насадки на дрель. Ну а другой круг будет работать как упорная плоскость для фрезера.

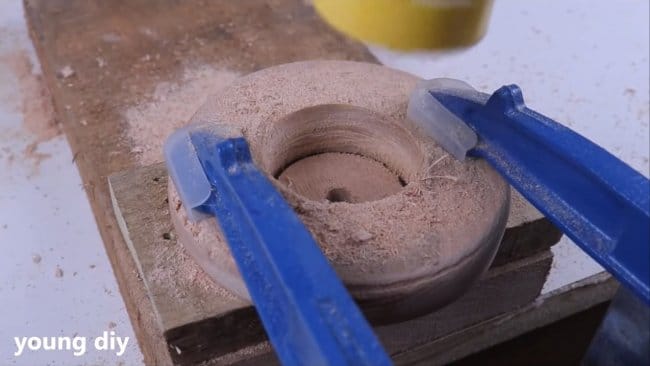

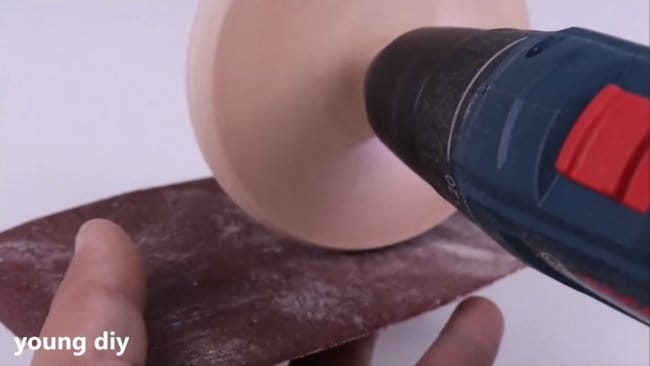

Вырезанные круги при помощи шуруповерта шлифуем наждачной бумагой, как на токарном станке.

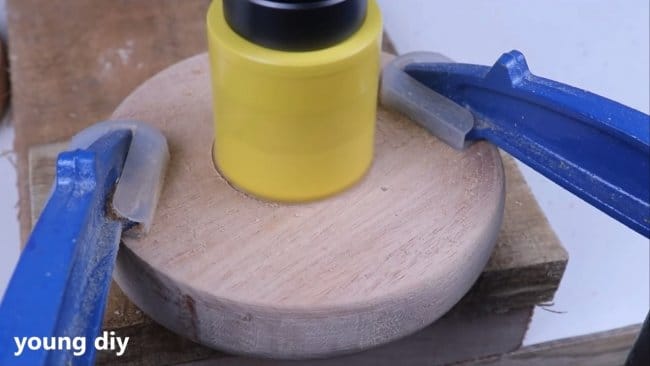

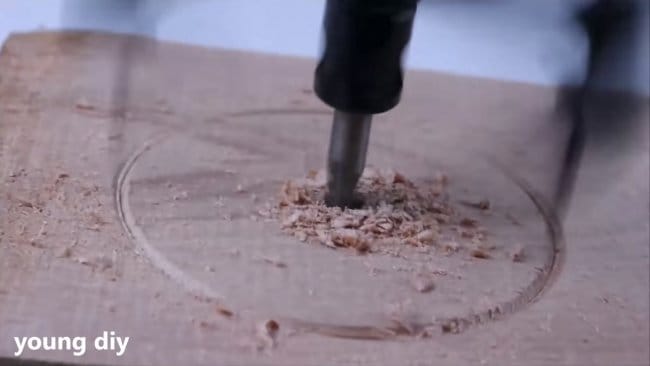

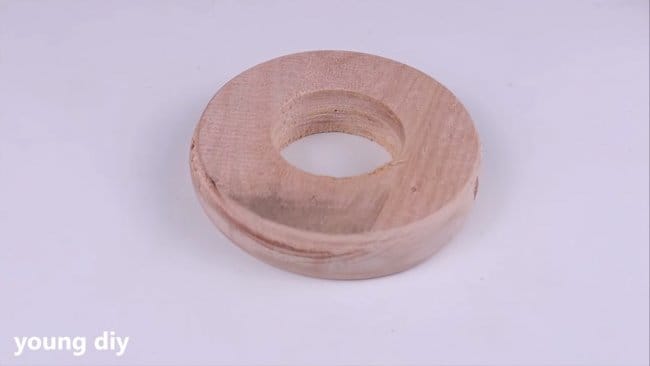

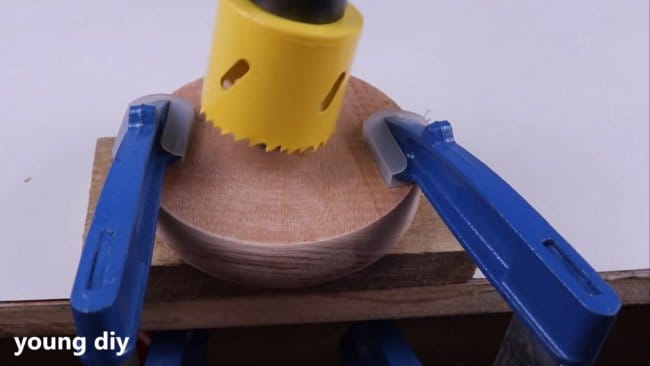

Внутри деталей автор просверлил отверстия коронкой.







Шаг второй. Кронштейн

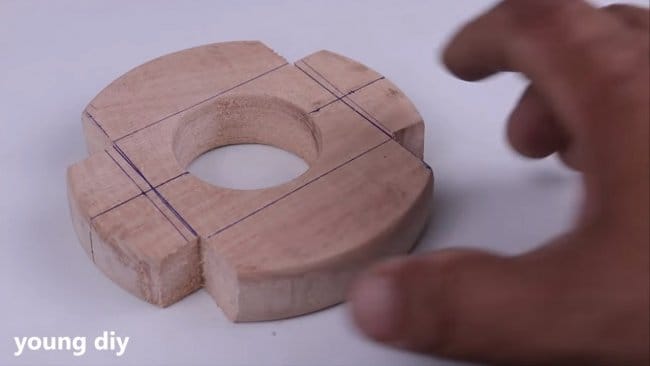

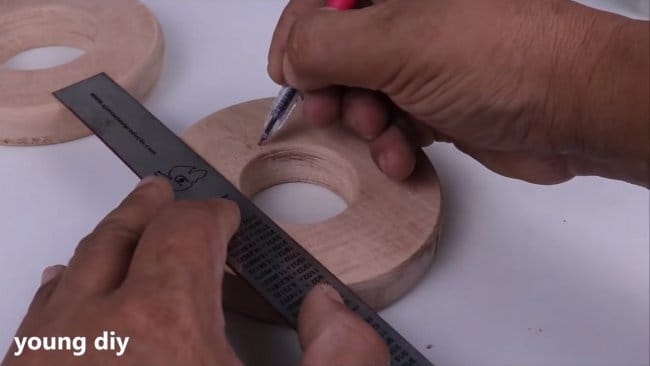

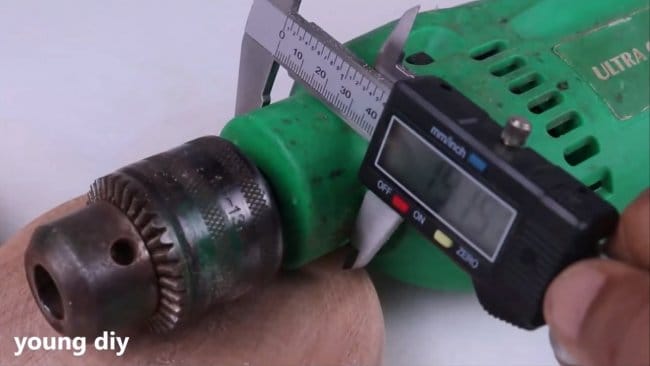

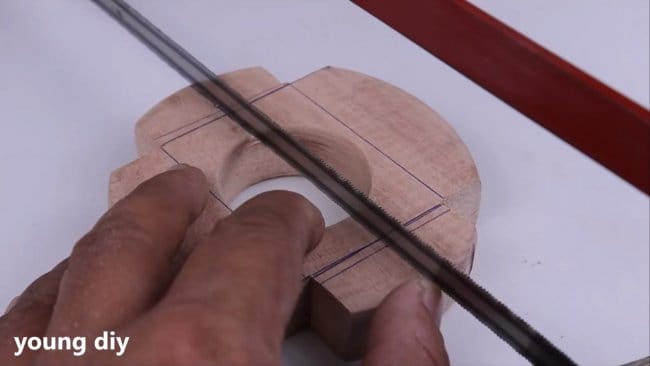

Из одного кругляка из дерева сделаем кронштейн для установки насадки на дрель. Устанавливаться насадка будет в ту часть дрели, где крепится передняя ручка. Делаем замеры, а потом отрезаем от круга лишнее, как автор, чтобы можно было устанавливать винты с гайками, и сверлим под них отверстия.

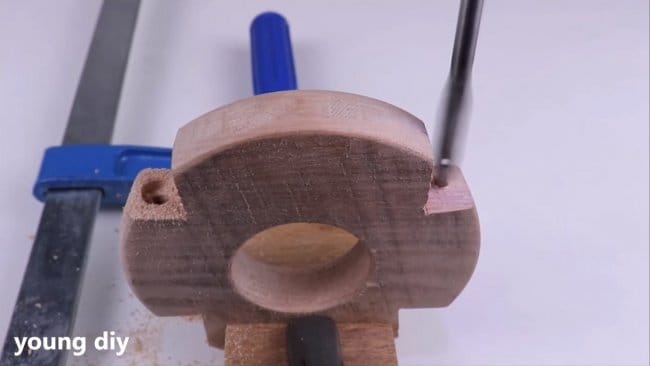

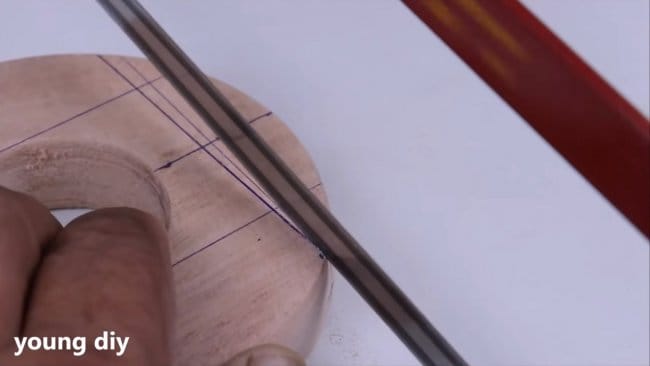

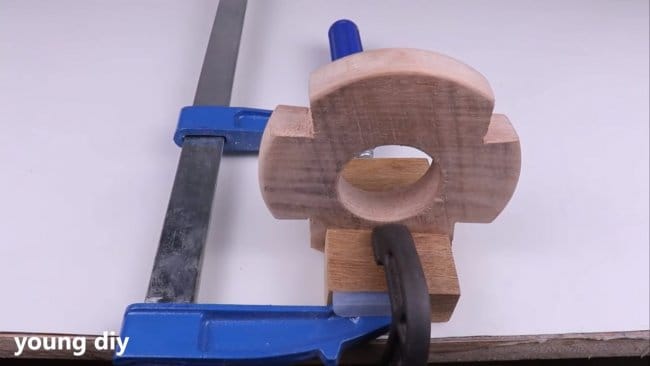

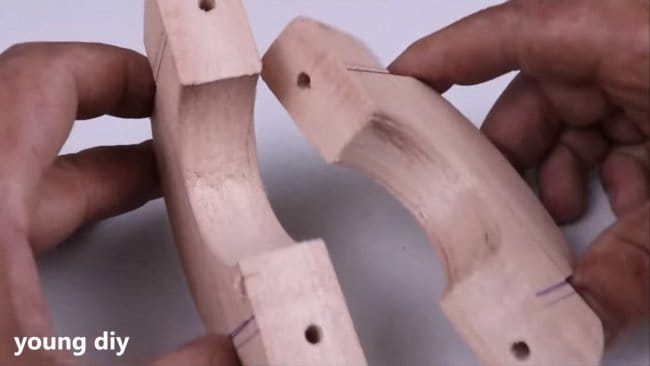

Ну а в итоге разрезаем кронштейн на две половинки, чтобы его можно было потом стягивать.






Шаг третий. Сборка конструкции

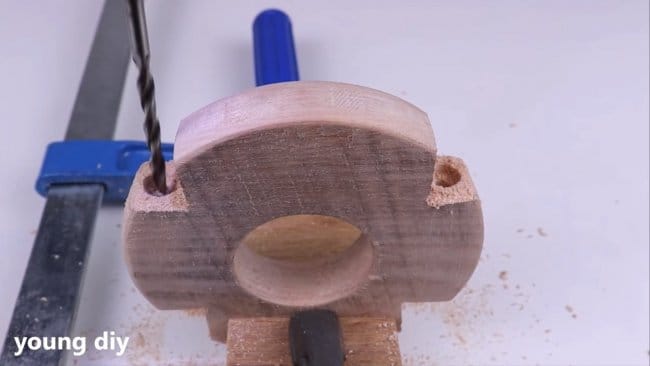

Чтобы соединить две детали, нам понадобится вырезать две стойки, для этих целей подойдет брус. Сверлим отверстия, а потом все стягиваем при помощи шурупов.

Фрезер своими руками из дрели: подробное руководство

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Что представляет собой фрезер из дрели

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

фрезер своими руками из дрели

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Что понадобится для изготовления

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

  • ДСП или многослойную фанеру толщиной от 12 мм;
  • обрезки доски подходящей толщины;
  • деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм . К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

Процесс изготовления

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

  • Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.
  • Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.
  • В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.
  • Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .
  • Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.
  • В качестве дополнительной фиксации над дрелью устанавливают упор.
Читать еще:  Где растет эбеновое дерево

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Особенности работы самодельным фрезеровальным устройством

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту . У электродрели этот показатель находится в районе 3 000 . Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт . Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Узнаем как изготовить фрезер из дрели своими руками?

Как сделать фрезер из дрели своими руками? Многие задаются этим вопросом. Это приспособление очень удобное и поможет решить множество технологических задач. Однако приобрести такое устройство может далеко не каждый хозяин, так как стоимость достаточно высока. Именно поэтому многие прибегают к изготовлению самодельного оборудования.

Общее описание фрезера

Стоит сказать о том, что фрезер из дрели будет незаменимым помощником при выполнении таких задач, как, например, строительные или же ремонтные работы, изготовление самых разнообразных изделий из дерева и других операций. Такой аппарат будет незаменимым помощником при необходимости нанести сложный узор на уже готовую конструкцию из того же дерева.

Используя фрезер, который имеет необходимый рабочий инструмент, можно не только успешно проводить операцию фрезеровки изделий из древесины, но и успешно обрабатывать уже готовые товары. Инструмент будет отличным помощником, если необходимо сформировать кромки на конструкции.

Устройство для работы с деревом

Ручное устройство

Случается так, что места для крупногабаритного станка не получается найти. В таких ситуациях на выручку приходит ручной фрезер из дрели. Изготовить его может практически каждый, кто готов потратить несколько часов на изучение чертежа и ознакомление с материалами, а потом выделить время на сборку. Однако тут необходимо понимать, что самодельная модель не способна заменить серийную на 100 %. Тут есть одно существенное отличие. Фрезер из дрели подразумевает использование обычного электрического устройства, патрон которого может развить скорость максимум до 3000 об/мин. Заводские модели станков способны набирать скорость до 30 000 об/мин, разница очевидна. Также стоит учесть, что редуктор у обычной дрели достаточно слабый и он не рассчитан для длительных и интенсивных работ. Эксплуатировать его можно таким образом, но это приведет к его быстрому износу.

Фрезерный станок из дрели

Вертикальное устройство

Наиболее простая модель в плане сборки — это вертикальный фрезер по дереву из дрели. Своими руками его изготовить возможно. Его использование поможет решить большинство бытовых задач. Для того чтобы успешно собрать станок фрезерного типа из такого оборудования, как электрическая дрель, необходимо, чтобы под рукой были такие инструменты и материалы, как:

  • куски толстой фанеры или же ДСП;
  • в качестве фиксирующей детали используется хомут, который удерживает дрель в вертикальном положении;
  • в качестве крепежных элементов нужны болты, саморезы, гвозди;
  • необходимо перьевое сверло или же сверлильная коронка 40 мм в диаметре;
  • из инструментов понадобится обычный набор слесарного типа.
Читать еще:  Как сделать розы из листьев деревьев

Ручной фрезер

Сборка изделия

Ручной фрезер из дрели своими руками изготавливается по следующему плану:

  1. Подготовленные листы ДСП или же фанеры используются для сборки основания. Необходимо собрать горизонтальную раму, на которой будут успешно закреплены вертикальные части. Они будут служить фиксаторами для электрической дрели. Что касается всех размеров листов фанеры или же ДСП, то они индивидуальны. Рассчитывать их габариты стоит исходя из размеров самой дрели, которая будет использоваться в качестве рабочего инструмента.
  2. В горизонтальной раме необходимо сделать отверстие с диаметром 40 мм. Оно будет обеспечивать доступ инструмента к заготовке.
  3. К вертикальной стойке необходимо прикрепить хомут при помощи болтов. В нем будет фиксироваться электрическая дрель, а потому он должен быть закреплен очень прочно. Сама дрель должна быть расположена таким образом, чтобы нижний конец ее патрона находился всего в нескольких миллиметрах от горизонтального основания фрезера.
  4. Для того чтобы повысить качество фиксации дрели в вертикальном положении, необходимо в верхней части стойки добавить брусок из дерева. Он будет играть роль упора для дрели.

Для того чтобы изменить глубину реза во время эксплуатации такой модели фрезера из дрели, необходимо регулировать ее положение в хомуте.

Площадка для крепления дрели

Дополнения к устройству

Есть несколько приспособлений, добавив которые можно сделать данное устройство более удобным в эксплуатации, а также немного расширить его функционал. К примеру, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении. Если с тем, как из дрели сделать фрезер по дереву, все стало ясно, то как сделать микролифт, знают немногие, а потому вот краткая инструкция:

  1. Необходимы направляющие. В качестве них можно использовать две металлические штанги.
  2. Для фиксации электрической дрели необходимо использовать площадку, которая будет сделана из той же фанеры или же ДСП.
  3. За перемещение электрического устройства в вертикальном направлении будет отвечать такой элемент, как резьбовая ось и гайка.
  4. Необходимо использовать подходящие приспособления, который смогут удержать дрель в выбранном положении.

Небольшой ручной инструмент

Работа устройства

Изготовить фрезер из дрели несложно, однако стоит все же знать принцип работы такого оборудования. Стоит отметить, что он достаточно прост. Основной элемент — это мотор, который вращается и передает это вращение на шпиндель, сделанный из прочного материала. На эту деталь надевается насадка — фреза. Она может быть предназначена для работы не только с деревом, но и с металлом. Фреза обрабатывает заготовки, которые уложены на раму прибора. Стоит обратить внимание на то, что если речь идет о ручном фрезере, то элемент для обработки будет крепиться не к шпинделю, а в патрон. В зависимости от обрабатываемого материала меняется также и тип самой фрезы. Что касается работы с деревом, то тут подойдут самые простые модели. Требования к прочности не слишком высоки, а обороты могут быть невысокими. Для металла придется использовать уже усиленные модели, особенно если нужно обработать латунь. Для работы со стеклом придется приобрести деталь из высококачественного и твердого сплава.

Покупной вертикальный станок

Особенности использования ручной модели

Естественно, что просто собрать фрезер из дрели мало, необходимо правильно за ним ухаживать, чтобы он служил достаточно долго. Специалисты дают несколько следующих советов:

  • Все деревянные поверхности необходимо не только хорошо отшлифовать, но и покрыть защитными средствами, чтобы повысить сопротивляемость любым негативным влияниям со стороны.
  • Стоит хорошо проработать систему управления устройством, чтобы она была максимально удобной.
  • Можно делать некоторые дополнения, такие как система очистки рабочей зоны от мелкой стружки, к примеру. Можно сделать небольшой патрубок, который можно будет соединять со шлангом от обычного пылесоса, допустим.

Положительные и отрицательные качества

У самодельного аппарата есть несколько неоспоримых положительных качеств. Первое — это, конечно же, минимальное количество материальных затрат на сборку, особенно по сравнению с покупкой готовой модели. Естественно, что простота сборки — это также один из наибольших плюсов. Всегда остается возможность легко превратить уже собранный ручной фрезер в полноценный станок, если это будет необходимо. Обрабатывать можно не только дерево, но и другие материалы, если правильно выбрать фрезу.

Однако у самоделки есть и некоторые недостатки, которые также стоит учитывать. Скорость обработки у такой фрезы будет гораздо ниже, чем у заводской. Запас прочности такого инструмента также будет гораздо ниже, чем у промышленного агрегата.

Можно с уверенностью сказать, что если нет необходимости в выполнении сложных операций, то фрезер из дрели — отличное решение.

голоса
